一、工作原理及用途

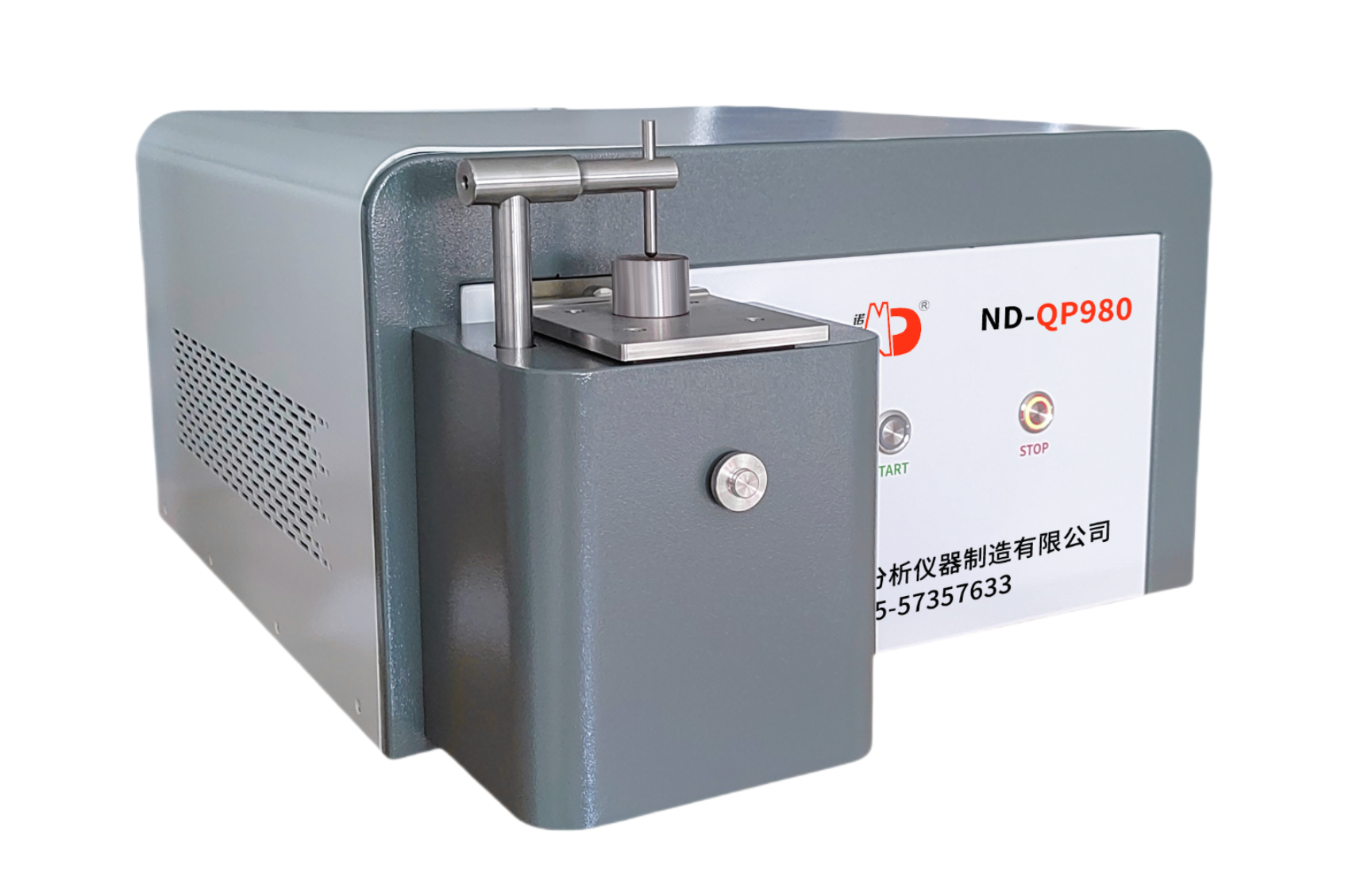

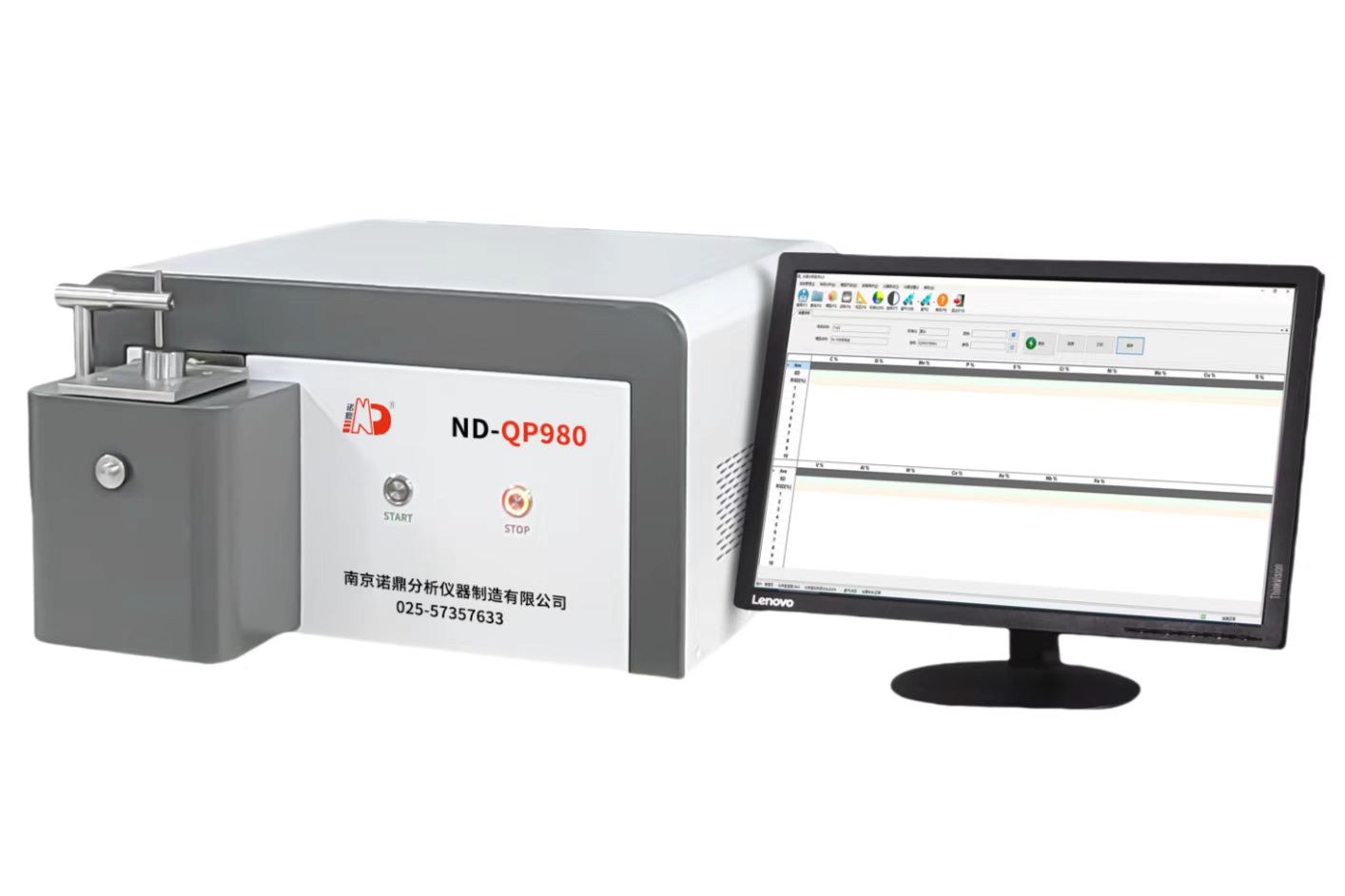

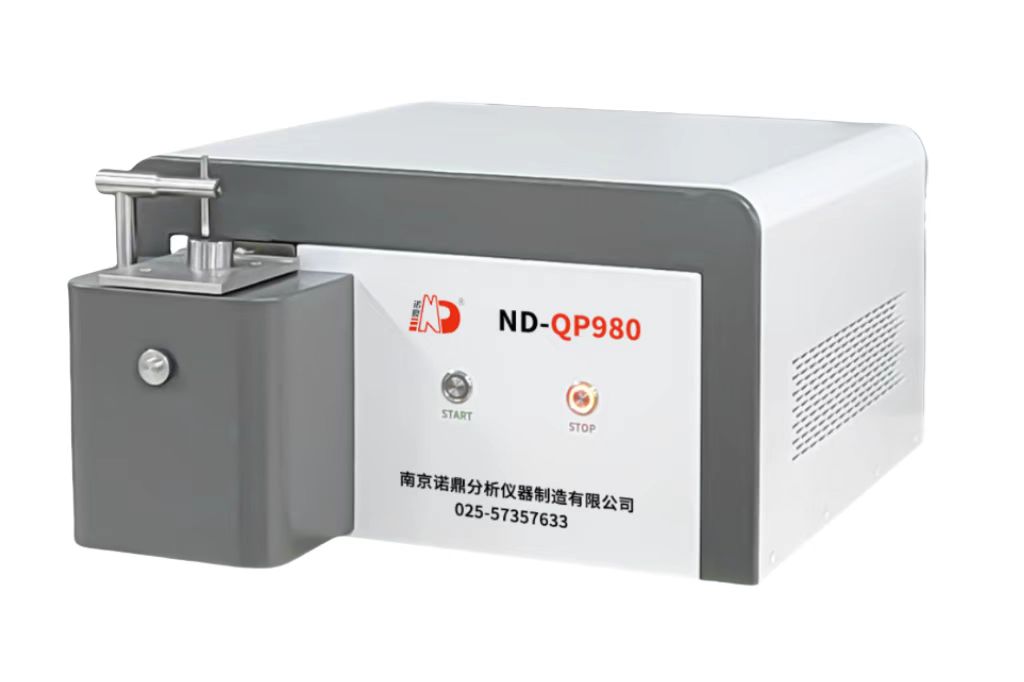

ND-QP980全譜直讀光譜儀由激發模塊、光學系統、測控系統、分析軟件四部分組成。儀器工作時， 在氬氣環境的保護下，激發光源產生的高壓放電將能量傳遞給金屬材料，使金屬材料由固態變為氣態。金 屬蒸氣的原子外層電子由基態躍遷至激發態，處于激發態的原子是不穩定的，當外層電子由激發態回到基 態時，能量以光的形式放出。不同元素發射出不同波長的光，通過光路系統及CMOS檢測器采集全譜曲線， 由分析軟件解譜，根據光的波長確認某一元素的存在，根據該波長的強度確定這一元素的含量多少。

ND-QP980全譜直讀光譜儀主要用于測量金屬材料中合金元素成份及雜質元素含量，廣泛應用于冶金、 鑄造、機械加工等行業的爐前檢測、來料檢驗、質量控制及出廠檢驗等。

ND-QP980全譜直讀光譜儀測量精度遠高于國家標準，從推出市場至今，積累了豐富的應用經驗，得到了許多知名客戶的認可。

1.主要技術參數

? 光學結構：ND-QP980采用 Paschen-Runge 結構，羅蘭圓裝置，以降低儀器隨環境溫度改變而引發的應力釋放的影響，提高儀器精準度及穩定性。

? 光學焦距：光柵半徑 400mm，較長的焦距為儀器提供了優秀的分辨率。

? 譜線范圍：可探測波長范圍（165～580）nm，可分析金屬和非金屬元素。

? 入射狹縫：狹縫寬度12μm，精細的入射狹縫有效地過濾掉不必要的雜光，避免探測器接收光強過于飽和，降低元素間光強干擾值。

? 探測器：采用CMOS探測器，安裝多塊CMOS，采用上下錯位布局，不同波長之間沒有間隙，使光譜波長成為一整體，實現全譜覆蓋，滿足客戶對多元素測試需求。

? 凹面光柵：2400gr/mm，色散率倒數：0.47nm/mm（1 級），凹面光柵可以減少吸收現象，只存在光柵面一次反射的光損失，且無色差，提升真空紫外光譜效果。

? 分析時間：依樣品種類而不同，一般一次分析用時少于 40 秒。 ?

? 激發光源：數字化激發光源，多種激發條件可調，滿足不同材質的分析需求。

? 激發電極：采用高純度鎢電極，高純度鎢電極具有高強度、耐腐蝕、耐高溫氧化優點，降低儀器使 用過程中儀器參數對測試數據的影響。

? 氬氣模塊：氬氣純度要求99.999%，氬氣進口壓力0.5MPa，氬氣流量激發流量約3.5L/min，維持流量約0.4L/min，待機流量約0.1L/min。

2. 主要技術特點

? 氬氣循環

? 優異的光學密封性能可保持長時間的氬氣純度。

? 先進的氬氣吹掃光學元件，優化了UV元件的性能。

? 氬氣循環過濾裝置可消除空氣分子，提高光學系統的可靠性。

? 光學器件的穩定壓力可避免光學漂移并提高儀器的長期穩定性。

? 低氬消耗和經濟效率。

? CMOS全頻譜分析技術

? 豐富的光譜，更好的分析準確性。

? 全譜區分背景，提高分析準確性。

? 智能選擇合適的敏感波長，應用多光譜擬合技術，對內容的一般價值具有突出的性能。

? 多光譜擬合技術的應用消除了光譜的干擾，實現了精確的測量。

? 原始實時智能漂移校正技術

? 分析時實時頻譜漂移校正，增強儀器的穩定性。

? 自動校準，操作更簡便。降低標準化頻率。

? 專利設計的氣路閥塊

? 將多路電磁閥及壓力控制整合為一體，即縮小了體積，又能減少故障率

? 光室充氬循環系統與激發臺貫通，節約氬氣消耗量

? 專業和簡化的操作軟件

? 智能程序

智能選擇匹配程序以獲得更準確的分析結果

啟用未知樣品的定量分析。

? 質量控制

根據用戶的質量標準輕松設置上限和下限。

自動確定樣品成分是否通過。

? 等級識別

快速識別樣品等級并輕松分類未知材料。

? 自動診斷系統

軟件界面指示實時儀器運行狀態。

警告儀器維護和清潔時間。

? 一鍵式操作

一鍵式操作，快速簡便的操作，根據工廠要求調整。
